उत्पाद विवरण

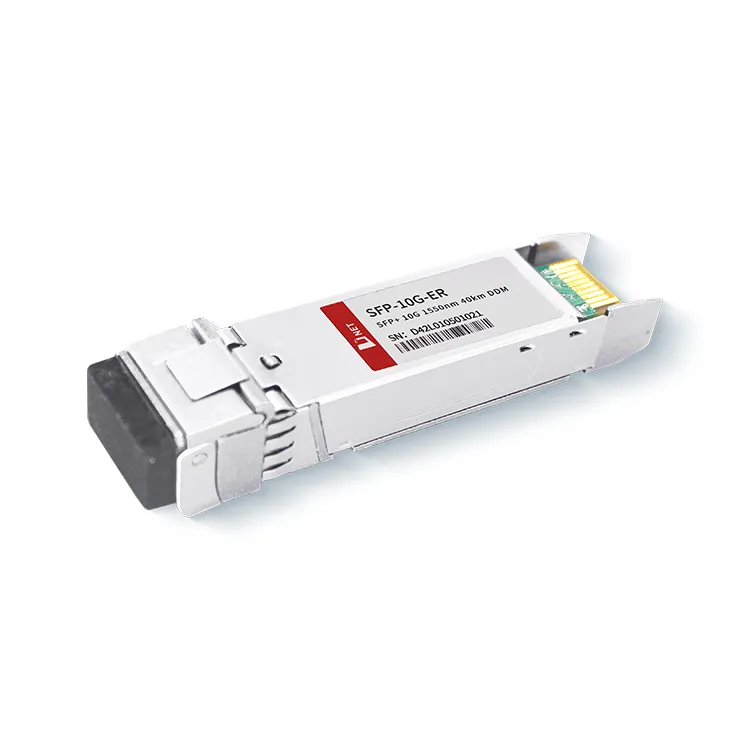

10G SFP+ ER 40KM ट्रांसीवर मॉड्यूल में एक डिजिटल डायग्नोस्टिक फ़ंक्शन है जो मॉड्यूल की परिचालन स्थिति और प्रदर्शन मापदंडों की वास्तविक समय की निगरानी को सक्षम बनाता है। 10G 40KM 1310nm मॉड्यूल ऑप्टिकल फाइबर ट्रांसमिशन के लिए आदर्श है और 10G ईथरनेट की मध्यम से लंबी दूरी की नेटवर्क ट्रांसमिशन आवश्यकताओं को पूरा करता है।
लोकप्रिय टैग: SFP+10G 1310nm ER 40KM ट्रांसीवर मॉड्यूल, चीन SFP{3}}G 1310nm ER 40KM ट्रांसीवर मॉड्यूल निर्माता, आपूर्तिकर्ता, कारखाना
अधिकतम निरपेक्ष दर - निर्धारण
|
पैरामीटर |
प्रतीक |
मिन. |
ठेठ |
अधिकतम. |
इकाई |
|
|
भंडारण तापमान |
TS |
-40 |
+85 |
डिग्री |
||
|
केस ऑपरेटिंग तापमान |
व्यावसायिक |
TA |
0 |
70 |
डिग्री |
|
|
औद्योगिक |
TA |
-40 |
+85 |
डिग्री |
||
|
अधिकतम आपूर्ति वोल्टेज |
वी.सी.सी |
-0.5 |
4 |
V |
||
|
सापेक्षिक आर्द्रता |
आरएच |
0 |
85 |
% |
||
विद्युत विशेषताओं
(शीर्ष=0 से 70 डिग्री, वीसीसी=3.135 से 3.465 वोल्ट)
|
पैरामीटर |
प्रतीक |
मिन. |
ठेठ |
अधिकतम. |
इकाई |
टिप्पणी |
|
वोल्टेज आपूर्ति |
वी.सी.सी |
3.135 |
3.465 |
V |
||
|
आपूर्ति वर्तमान |
आईसीसी |
400 |
एमए |
|||
|
बिजली की खपत |
P |
1.5 |
W |
|||
|
ट्रांसमीटर अनुभाग |
||||||
|
इनपुट अंतर प्रतिबाधा |
Rमें |
100 |
Ω |
1 |
||
|
टीएक्स इनपुट सिंगल एंडेड डीसी वोल्टेज टॉलरेंस (रेफ वीईईटी) |
V |
-0.3 |
4 |
V |
||
|
विभेदक इनपुट वोल्टेज स्विंग |
विन, पी.पी |
180 |
700 |
एमवी |
2 |
|
|
ट्रांसमिशन अक्षम वोल्टेज |
VD |
2 |
वी.सी.सी |
V |
3 |
|
|
ट्रांसमिट सक्षम वोल्टेज |
Vएन |
वी |
वी+0.8 |
V |
||
|
रिसीवर अनुभाग |
||||||
|
सिंगल एंडेड आउटपुट वोल्टेज टॉलरेंस |
V |
-0.3 |
4 |
V |
||
|
आरएक्स आउटपुट डिफ वोल्टेज |
वो |
300 |
850 |
एमवी |
||
|
आरएक्स आउटपुट में वृद्धि और गिरावट का समय |
टीआर/टीएफ |
30 |
पी.एस. |
4 |
||
|
लॉस दोष |
Vएलओएस दोष |
2 |
वी.सी.सीमेज़बान |
V |
5 |
|
|
लॉस सामान्य |
Vएलओएस मानदंड |
वी |
वी+0.8 |
V |
5 |
|
टिप्पणी
1. सीधे TX डेटा इनपुट पिन से कनेक्ट करें। पिन से लेज़र ड्राइवर आईसी तक एसी कपलिंग।
2. एसएफएफ के अनुसार-8431 संस्करण 3.0
3. अंतर में 100 ओम पर समाप्त होता है।
ऑप्टिकल पैरामीटर्स
(शीर्ष=0 से 70 डिग्री, वीसीसी=3.135 से 3.465 वोल्ट)
|
पैरामीटर |
प्रतीक |
मिन. |
ठेठ |
अधिकतम. |
इकाई |
टिप्पणी |
|
ट्रांसमीटर अनुभाग |
||||||
|
केंद्र तरंगदैर्घ्य |
λt |
1530 |
1550 |
1565 |
एनएम |
|
|
वर्णक्रमीय चौड़ाई |
△λ |
0.3 |
एनएम |
|||
|
औसत ऑप्टिकल पावर |
पावग |
-1 |
+4 |
डी बी एम |
1 |
|
|
ऑप्टिकल पावर ओएमए |
पोमा |
-2.1 |
डी बी एम |
|||
|
लेजर ऑफ पावर |
पोफ़ |
-30 |
डी बी एम |
|||
|
विलुप्ति अनुपात |
एर |
6 |
डीबी |
|||
|
ट्रांसमीटर फैलाव जुर्माना |
तेदेपा |
3.0 |
डीबी |
2 |
||
|
सापेक्ष तीव्रता शोर |
रिन |
-128 |
डीबी/हर्ट्ज |
3 |
||
|
ऑप्टिकल रिटर्न लॉस टॉलरेंस |
20 |
डीबी |
||||
|
रिसीवर अनुभाग |
||||||
|
केंद्र तरंगदैर्घ्य |
λr |
1260 |
1600 |
एनएम |
||
|
रिसीवर संवेदनशीलता |
सेन |
-16 |
डी बी एम |
4 |
||
|
तनावग्रस्त संवेदनशीलता (ओएमए) |
सेनअनुसूचित जनजाति |
-14 |
डी बी एम |
4 |
||
|
लॉस एसर्ट |
लॉसA |
-27 |
- |
डी बी एम |
||
|
लॉस मिठाई |
लॉसD |
-17 |
डी बी एम |
|||
|
लॉस हिस्टैरिसीस |
लॉसH |
0.5 |
डीबी |
|||
|
अधिभार |
बैठा |
0 |
डी बी एम |
5 |
||
|
रिसीवर परावर्तन |
आरआरएक्स |
-26 |
डीबी |
|||
टिप्पणी
1. IEEE802.3ae के अनुसार, औसत बिजली के आंकड़े केवल जानकारीपूर्ण हैं।
2. IEEE802.3ae के अनुसार तनावग्रस्त रिसीवर परीक्षणों की शर्तें। सीएसआरएस परीक्षण के लिए मेजबान बोर्ड को एसएफएफ-8431 अनुरूप होना आवश्यक है।
3. ओएमए में निर्दिष्ट रिसीवर अधिभार और सबसे खराब व्यापक तनावग्रस्त स्थिति के तहत।
आदेश की जानकारी
|
भाग संख्या |
विवरण |
|
एसएफपी-10जी-ईआर |
10G SFP+ ER 40KM ट्रांसीवर मॉड्यूल, हॉट प्लगेबल, डुप्लेक्स LC, +3.3V, 1310nm EML, सिंगल मोड |
अक्सर पूछे जाने वाले प्रश्न
1. 10जी ईआर एसएफपी की रेंज क्या है?
A: D-NET का 10G 40KM 1310nm सिंगल-मोड ऑप्टिकल फाइबर के माध्यम से 40 किमी तक संचारित कर सकता है। इसका व्यापक रूप से मैन एरिया नेटवर्क और बेस स्टेशन ट्रांसमिशन में उपयोग किया जाता है।
2. 10GBASE-LR और ER में क्या अंतर है?
ए: डी-नेट के 10जी-एलआर में 1310 एनएम की तरंग दैर्ध्य के साथ एकल-मोड ऑप्टिकल फाइबर पर 10 किमी की ट्रांसमिशन दूरी है। SFP+ ER 40KM मॉड्यूल सिंगल-मोड फाइबर के माध्यम से 40 किमी तक है। लेजर शक्ति के कारण 20 किमी से कम दूरी वाले लिंक का क्षय होना आवश्यक है।
