उत्पाद की विशेषताएँ
●25.78Gbps तक बिट दर का समर्थन करता है
●एक हॉट-प्लग करने योग्य SFP+ फ़ुटप्रिंट की सुविधा
●1310nm DFB लेजर और पिन फोटोडायोड से लैस, जो SMF पर 10 किमी तक ट्रांसमिशन सक्षम करता है
●SFP+ MSA और SFF-8472 विनिर्देशों के अनुरूप, एक डुप्लेक्स एलसी रिसेप्टेकल की विशेषता
●RoHS अनुरूप
●एकल +3.3V बिजली आपूर्ति के साथ संचालित होता है
●रीयल-टाइम डिजिटल डायग्नोस्टिक मॉनिटरिंग शामिल है
●ऑपरेटिंग केस तापमान रेंज: मानक 0 डिग्री से +70 डिग्री
अनुप्रयोग
● 25GBASE-LR
उत्पाद विवरण

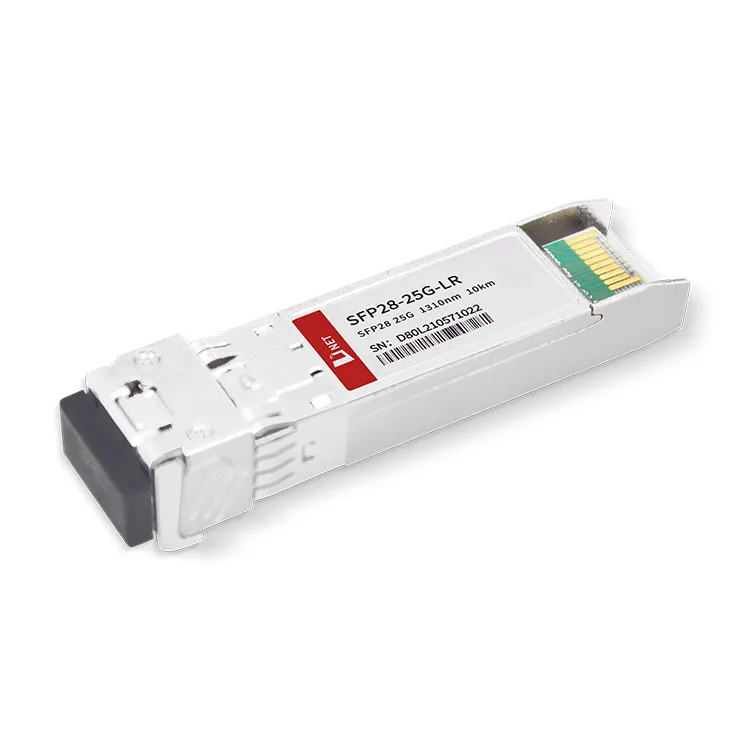

SFP28 ट्रांसीवर उच्च-प्रदर्शन, लागत प्रभावी मॉड्यूल हैं जो 25.78Gbps की डेटा दर का समर्थन करने और सिंगल-मोड फाइबर (SMF) पर 10 किमी की ट्रांसमिशन दूरी की सुविधा प्रदान करने में सक्षम हैं।
इन ट्रांससीवर्स में तीन प्रमुख घटक होते हैं: एक डीएफबी लेजर ट्रांसमीटर, एक पिन फोटोडायोड जो एक ट्रांस-प्रतिबाधा प्रीएम्प्लीफायर (टीआईए) और एक एमसीयू नियंत्रण इकाई के साथ एकीकृत होता है। सभी मॉड्यूल क्लास I लेजर सुरक्षा मानकों का पालन करते हैं।
लोकप्रिय टैग: एसएफपी 28 25जी एलआर 10KM ट्रांसीवर मॉड्यूल, चीन एसएफपी 28 25जी एलआर 10KM ट्रांसीवर मॉड्यूल निर्माता, आपूर्तिकर्ता, कारखाने
अधिकतम निरपेक्ष दर - निर्धारण
|
पैरामीटर |
प्रतीक |
मिन |
अधिकतम |
इकाई |
|
वोल्टेज आपूर्ति |
वी.सी.सी |
-0.5 |
4 |
V |
|
भंडारण तापमान |
टी |
-40 |
+85 |
डिग्री |
|
परिचालन आर्द्रता |
- |
5 |
85 |
% |
अनुशंसित परिचालन शर्तें
|
पैरामीटर |
प्रतीक |
मिन |
ठेठ |
अधिकतम |
इकाई |
|
ऑपरेटिंग केस तापमान |
टीसी |
0 |
+70 |
डिग्री |
|
|
बिजली आपूर्ति वोल्टेज |
वी.सी.सी |
3.135 |
3.30 |
3.465 |
V |
|
बिजली आपूर्ति वर्तमान |
आईसीसी |
400 |
एमए |
||
|
आधार - सामग्री दर |
25.78 |
जीबीपीएस |
ऑप्टिकल और इलेक्ट्रिकल विशेषताएँ
|
पैरामीटर |
प्रतीक |
मिन |
ठेठ |
अधिकतम |
इकाई |
टिप्पणियाँ |
||
|
ट्रांसमीटर |
||||||||
|
केंद्र तरंगदैर्घ्य |
λc |
1270 |
1310 |
1350 |
एनएम |
|||
|
वर्णक्रमीय चौड़ाई(-20dB) |
Δλ |
1 |
एनएम |
|||||
|
साइड-मोड दमन अनुपात |
एसएमएसआर |
30 |
- |
डीबी |
||||
|
औसत आउटपुट पावर |
Pबाहर |
-6 |
2 |
डी बी एम |
1 |
|||
|
विलुप्ति अनुपात |
एर |
3.5 |
डीबी |
|||||
|
डेटा इनपुट स्विंग डिफरेंशियल |
Vमें |
180 |
850 |
एमवी |
2 |
|||
|
इनपुट विभेदक प्रतिबाधा |
Zमें |
90 |
100 |
110 |
Ω |
|||
|
TX अक्षम करें |
अक्षम करना |
2.0 |
वी.सी.सी |
V |
||||
|
सक्षम |
0 |
0.8 |
V |
|||||
|
TX दोष |
गलती |
2.0 |
वी.सी.सी |
V |
||||
|
सामान्य |
0 |
0.8 |
V |
|||||
|
रिसीवर |
||||||||
|
केंद्र तरंगदैर्घ्य |
λc |
1260 |
1600 |
एनएम |
||||
|
रिसीवर संवेदनशीलता |
-13.3 |
डी बी एम |
3,4 |
|||||
|
रिसीवर अधिभार |
2 |
डी बी एम |
3,4 |
|||||
|
एलओएस डी-एसर्ट |
लॉसD |
-15 |
डी बी एम |
|||||
|
लॉस दावा |
लॉसA |
-30 |
डी बी एम |
|||||
|
एलओएस हिस्टैरिसीस |
0.5 |
डीबी |
||||||
|
डेटा आउटपुट स्विंग डिफरेंशियल |
Vबाहर |
300 |
900 |
एमवी |
5 |
|||
|
लॉस |
उच्च |
2.0 |
वी.सी.सी |
V |
||||
|
कम |
0.8 |
V |
||||||
टिप्पणियाँ:
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया जाता है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. पीआरबीएस 231-1 परीक्षण पैटर्न @25.78जीपीएस के साथ मापा गया, बीईआर 5×10-5 से कम या उसके बराबर।
4. PRBS 231-1 परीक्षण पैटर्न @10.3125Gps के साथ मापा गया, BER 1×10-12 से कम या उसके बराबर।
बिट्स 110.3 और बिट्स 118.3 आंतरिक रेटिमर या सीडीआर के लॉकिंग मोड को नियंत्रित करते हैं, डिफ़ॉल्ट मान "1" है।
5. आंतरिक रूप से एसी-युग्मित।
|
A2h का बिट 110.3 |
A2h का बिट 118.3 |
आरएक्स डेटा दर |
TX डेटा दर |
आरएक्स सीडीआर की स्थिति |
TX सीडीआर की स्थिति |
|
उच्च/1 |
उच्च/1 |
24.33G/25.78G |
24.33G/25.78G |
सीडीआर चयन करें |
सीडीआर चयन करें |
|
उच्च/1 |
निम्न/0 |
24.33G/25.78G |
9.95G/10.31G |
सीडीआर चयन करें |
सीडीआर बाईपास |
|
निम्न/0 |
उच्च/1 |
9.95G/10.31G |
24.33G/25.78G |
सीडीआर बाईपास |
सीडीआर चयन करें |
|
निम्न/0 |
निम्न/0 |
9.95G/10.31G |
9.95G/10.31G |
सीडीआर बाईपास |
सीडीआर बाईपास |
आदेश की जानकारी
|
भाग संख्या |
विवरण |
|
एसएफपी28-25जी-एलआर |
25Gbps SFP28 ट्रांसीवर, सिंगल मोड, 10 किमी पहुंच |
अक्सर पूछे जाने वाले प्रश्न
1. क्या आप SFP+ को SFP28 पोर्ट में डाल सकते हैं?
उत्तर: हां, लेकिन एसएफपी + ट्रांसीवर से कनेक्ट होने पर, यह पोर्ट केवल 10 जीबीपीएस तक की इंटरनेट स्पीड का समर्थन कर सकता है।
2. QSFP28 और SFP28 क्या है?
उत्तर: दोनों के आकार और प्रोटोकॉल मानक अलग-अलग हैं। SFP28 मॉड्यूल को 25GB की एकल वाहन ट्रांसमिशन दर का समर्थन करने के रूप में परिभाषित किया गया है, और QSFP28 100G की कुल डेटा दर के साथ चार 25Gbit/s चैनलों का समर्थन करता है।
3. SFP28 किस गति द्वारा समर्थित है?
ए: एसएफपी 28 ऑप्टिकल मॉड्यूल में एलसी कनेक्टर का उपयोग करके 25 जीबीपीएस की ट्रांसमिशन दर होती है।
