डी-नेट की ऑप्टिकल ट्रांसीवर मॉड्यूल सेवा
● अनुकूलता सहायता:डी-नेट यह सुनिश्चित करने के लिए अनुकूलता सेवाएं प्रदान करता है कि ऑप्टिकल मॉड्यूल अग्रणी निर्माताओं के उपकरणों के साथ संगत हैं।
● वैयक्तिकृत सेवाएँ:डी-नेट अपने उत्पादों के लिए OEM अनुकूलन विकल्प प्रदान करता है। अनुरोध पर, ग्राहक अपनी आवश्यकताओं के अनुरूप रंगीन लोगो लेबल ले सकते हैं।
● मानक वितरण अवधि:3 दिन
● व्यापक शिपिंग समाधान:डी-नेट विश्वसनीय शिपिंग सेवाएं सुनिश्चित करने के लिए एसएफ, फेडेक्स, डीएचएल, यूपीएस और अन्य जैसी अत्यधिक प्रतिष्ठित कूरियर कंपनियों के साथ सहयोग करता है।
विशेषताएँ
● ऑपरेटिंग डेटा-दर 1.25Gbps
● से लेकर एक 18-वेवलेंथ CWDM DFB LD ट्रांसमीटर की सुविधा है
● 1270 एनएम से 1610 एनएम, 40 एनएम के चरण के साथ
● एसएफपी एमएसए और एसएफएफ-8472 मानकों का अनुपालन करता है
● SONET OC-24-LR-1 विशिष्टताओं के साथ संगत
● RoHS अनुरूप
● +3.3V एकल बिजली आपूर्ति द्वारा संचालित
● डुप्लेक्स एलसी कनेक्टर के साथ हॉट-प्लग करने योग्य एसएफपी फ़ुटप्रिंट
● ऑपरेटिंग केस तापमान रेंज:
● मानक: 0 डिग्री से +70 डिग्री
अनुप्रयोग
● गीगाबिट ईथरनेट
● फाइबर चैनल स्विच इंफ्रास्ट्रक्चर
● राउटर/सर्वर इंटरफ़ेस
● अन्य ऑप्टिकल ट्रांसमिशन सिस्टम
उत्पाद विवरण
20-पिन एसएफपी कनेक्टर से सुसज्जित, यह मॉड्यूल हॉट-प्लग कार्यक्षमता का समर्थन करता है। इसे विशेष रूप से सिंगल-मोड फाइबर के साथ उपयोग के लिए डिज़ाइन किया गया है। रिसीवर अनुभाग में एक एकीकृत InGaAs डिटेक्टर प्रीएम्प्लीफायर (आईडीपी) शामिल है, जो एक सीमित पोस्ट-एम्प्लीफायर आईसी के साथ एक ऑप्टिकल हेडर के भीतर लगाया गया है।
लोकप्रिय टैग: sfp-1g-cwdm-1270-40, चीन sfp-1g-cwdm-1270-40 निर्माता, आपूर्तिकर्ता, फ़ैक्टरी
अधिकतम निरपेक्ष दर - निर्धारण
|
पैरामीटर |
प्रतीक |
मिन. |
ठेठ |
अधिकतम. |
इकाई |
|
भंडारण तापमान |
TS |
-40 |
+85 |
डिग्री |
|
|
वोल्टेज आपूर्ति |
Vसीसी |
-0.5 |
3.6 |
V |
|
|
सापेक्षिक आर्द्रता |
आरएच |
0 |
90 |
% |
अनुशंसित परिचालन वातावरण
|
पैरामीटर |
प्रतीक |
मिन. |
ठेठ |
अधिकतम. |
इकाई |
|
केस संचालन तापमान |
टीसी |
0 |
+70 |
डिग्री |
|
|
वोल्टेज आपूर्ति |
Vसीसी |
3.15 |
3.45 |
V |
|
|
आपूर्ति वर्तमान |
आईसीसी |
300 |
एमए |
||
|
आधार - सामग्री दर |
जीबीई |
1.25 |
जीबीपीएस |
||
|
एफसी |
1.063 |
जीबीपीएस |
विद्युत विशेषताओं
(शीर्ष =0 से 70डिग्री, वीसीसी=3.135 से 3.465 वोल्ट)
|
पैरामीटर |
प्रतीक |
मिन. |
ठेठ |
अधिकतम. |
इकाई |
टिप्पणी |
|
|
ट्रांसमीटर अनुभाग |
|||||||
|
इनपुट अंतर प्रतिबाधा |
Rमें |
85 |
100 |
115 |
Ω |
|
|
|
सिंगल एंडेड डेटा इनपुट स्विंग |
Viएन पीपी |
400 |
2000 |
एमवीपी-पी |
|||
|
ट्रांसमिशन अक्षम वोल्टेज |
VD |
2.0 |
वी.सी.सी |
V |
|||
|
ट्रांसमिट सक्षम वोल्टेज |
Vएन |
0 |
0.8 |
V |
|||
|
टीएक्स दोष |
गलती |
टीएक्स_एफ |
2.0 |
V |
|||
|
सामान्य |
टीएक्स_एन |
0 |
V |
||||
|
रिसीवर अनुभाग |
|||||||
|
सिंगल एंडेड डेटा आउटपुट स्विंग |
वाउट, पीपी |
370 |
1800 |
एमवी |
|||
|
लॉस दोष |
Vहानि |
2 |
वी.सी.सी |
V |
|||
|
लॉस सामान्य |
Vलॉस न हीm |
0 |
0.8 |
V |
|||
ऑप्टिकल पैरामीटर्स
(शीर्ष =0 से 70 डिग्री, वीसीसी=3.135 से 3.465 वोल्ट)
|
पैरामीटर |
प्रतीक |
मिन. |
ठेठ |
अधिकतम. |
इकाई |
टिप्पणी |
|
ट्रांसमीटर अनुभाग |
||||||
|
केंद्र तरंगदैर्घ्य |
λc |
λ-6 |
λ |
λ+6.5 |
एनएम |
|
|
वर्णक्रमीय चौड़ाई(-20dB) |
△λ |
1 |
एनएम |
|||
|
साइड मोड दमन अनुपात |
एसएमएसआर |
30 |
डीबी |
|||
|
ऑप्टिकल आउटपुट पावर |
Pबाहर |
-5 |
0 |
डी बी एम |
1 |
|
|
ऑप्टिकल उत्थान/पतन का समय |
tr / tf |
260 |
पी.एस. |
2 |
||
|
विलुप्ति अनुपात |
एर |
8.2 |
डीबी |
|||
|
ऑप्टिकल आउटपुट के लिए आई मास्क |
IEEE802.3z (क्लास 1 लेजर सुरक्षा) के अनुरूप |
|||||
|
रिसीवर अनुभाग |
|
|||||
|
ऑप्टिकल इनपुट तरंग दैर्ध्य |
λc |
1260 |
1620 |
एनएम |
||
|
रिसीवर अधिभार |
Pराजभाषा |
-8 |
डी बी एम |
3 |
||
|
आरएक्स संवेदनशीलता |
सेन |
-24 |
डी बी एम |
3 |
||
|
आरएक्स_एलओएस दावा |
लॉस A |
-40 |
डी बी एम |
|||
|
आरएक्स_एलओएस डी-एसर्ट |
लॉस D |
-25 |
डी बी एम |
|||
|
आरएक्स_एलओएस हिस्टैरिसीस |
लॉसH |
0.5 |
डीबी |
|||
|
सामान्य विशिष्टताएँ |
||||||
|
आधार - सामग्री दर |
बीआर |
1.063/1.25 |
जीबी/एस |
|||
|
बिट त्रुटि दर |
हिट |
10-12 |
||||
|
अधिकतम. 9/125μm SMF@1.25Gb/s पर समर्थित लिंक लंबाई |
Lमैक्स |
40 |
किमी |
|||
|
कुल सिस्टम बजट |
LB |
21 |
डीबी |
|||
टिप्पणी
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया जाता है।
2. 20-80%.
3. पीआरबीएस 27 से मापा गया-110 बजे-12हिट
आदेश की जानकारी
|
भाग संख्या |
विवरण |
|

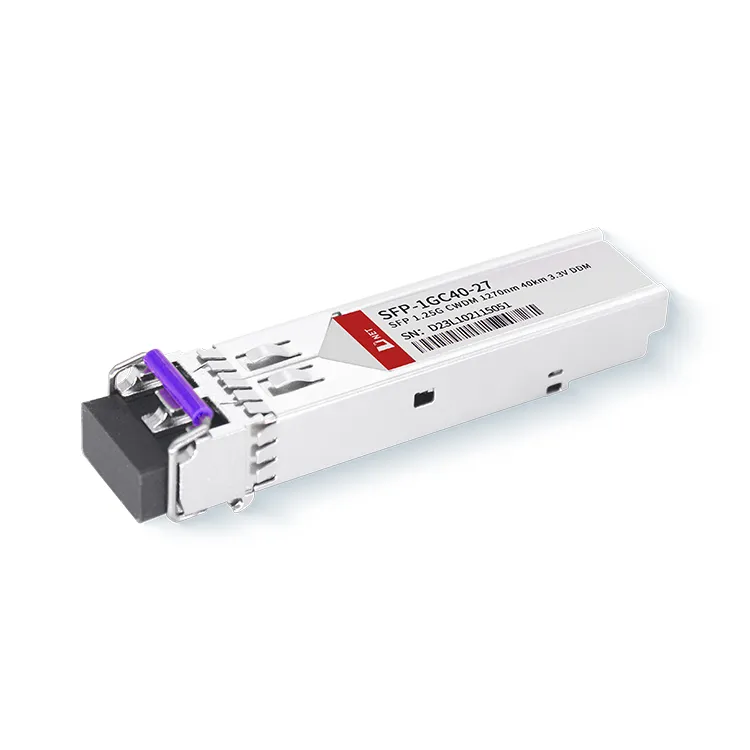

एसएफपी-1जीसी40-27 |
1.25 जीबी/एस 40 किमी सीडब्ल्यूडीएम एसएफपी ट्रांसीवर हॉट प्लगेबल, डुप्लेक्स एलसी, +3.3 वी, 1270 एनएम, सीडब्ल्यूडीएम डीएफबी, सिंगल-मोड, डीडीएम |
अक्सर पूछे जाने वाले प्रश्न
1. CWDM SFP 1470 की दूरी कितनी है?
उत्तर: डी-नेट से एसएफपी {{0}जीसी 40-27 की अधिकतम ट्रांसमिशन दूरी 40 किलोमीटर है और यह 1.25 जीबीपीएस की डेटा दर का समर्थन करता है।
2. 1.25 ग्राम एसएफपी के साथ क्या संगत है?
ए: 1.25जी-एसएफपी-550डी एसएफपी ट्रांसीवर पूरी तरह से एसएफपी एमएसए और एसएफएफ-8472 के अनुरूप है। इसलिए, 1.25G ऑप्टिकल मॉड्यूल अधिकांश नेटवर्क उपकरणों के साथ संगत है।
3. मुझे कैसे पता चलेगा कि कोई एसएफपी मॉड्यूल संगत है?
ए: (1) कनेक्टर प्रकार, जैसे एलसी, एससी।
(2) मोड (एकल मोड या मल्टी-मोड)।
(3) तरंग दैर्ध्य, जैसे 850 एनएम, 1310 एनएम, या 1550 एनएम।
(4) डीडीएम समर्थन।
(5) स्पीड, जैसे 1.25 जीबीपीएस।
