डी-नेट की ऑप्टिकल ट्रांसीवर मॉड्यूल सेवा
● अनुकूलता सहायता:डी-नेट यह सुनिश्चित करने के लिए अनुकूलता सेवाएं प्रदान करता है कि ऑप्टिकल मॉड्यूल अग्रणी निर्माताओं के उपकरणों के साथ संगत हैं।
● वैयक्तिकृत सेवाएँ:डी-नेट अपने उत्पादों के लिए OEM अनुकूलन विकल्प प्रदान करता है। अनुरोध पर, ग्राहक अपनी आवश्यकताओं के अनुरूप रंगीन लोगो लेबल ले सकते हैं।
● मानक वितरण अवधि:3 दिन
● व्यापक शिपिंग समाधान:डी-नेट विश्वसनीय शिपिंग सेवाएं सुनिश्चित करने के लिए एसएफ, फेडेक्स, डीएचएल, यूपीएस और अन्य जैसी अत्यधिक प्रतिष्ठित कूरियर कंपनियों के साथ सहयोग करता है।
विशेषताएँ
● 1.25Gbps तक बिट दर का समर्थन करता है
● हॉट-प्लग करने योग्य एसएफपी फ़ुटप्रिंट की सुविधा
● सीडब्ल्यूडीएम डीएफबी लेजर और पिन फोटो डिटेक्टर से लैस, एसएमएफ पर 80 किमी तक ट्रांसमिशन में सक्षम
● एसएफपी एमएसए और एसएफएफ -8472 विनिर्देशों के अनुरूप, जिसमें एक डुप्लेक्स एलसी रिसेप्टेकल शामिल है
● RoHS अनुरूप
● एकल +3.3V विद्युत आपूर्ति द्वारा संचालित
● रीयल-टाइम डिजिटल डायग्नोस्टिक मॉनिटरिंग शामिल है
● ऑपरेटिंग केस तापमान रेंज:
-मानक: 0 से +70 डिग्री
- औद्योगिक: -40 से +85 डिग्री
अनुप्रयोग
● 1.25Gbps ऑप्टिकल सिस्टम
● गीगाबिट ईथरनेट
● 1.063Gbps फाइबर चैनल
● अन्य ऑप्टिकल लिंक
उत्पाद विवरण
ट्रांससीवर्स पूरी तरह से एसएफपी मल्टी-सोर्स एग्रीमेंट और एसएफएफ में निर्दिष्ट डिजिटल डायग्नोस्टिक्स फ़ंक्शन का अनुपालन करते हैं। इनमें तीन प्राथमिक घटक होते हैं: एक सीडब्ल्यूडीएम डीएफबी लेजर ट्रांसमीटर, एक ट्रांस-प्रतिबाधा प्रीएम्प्लीफायर (टीआईए) के साथ एकीकृत एक पिन फोटोडायोड और एक एमसीयू नियंत्रण इकाई। सभी मॉड्यूल क्लास I लेजर सुरक्षा मानकों के अनुरूप हैं।
लोकप्रिय टैग: SFP 1G 1000base CWDM 1270nm 80km, चीन SFP 1G 1000base CWDM 1270nm 80km निर्माता, आपूर्तिकर्ता, कारखाने
अधिकतम निरपेक्ष दर - निर्धारण
|
पैरामीटर |
प्रतीक |
मिन |
अधिकतम |
इकाई |
|
वोल्टेज आपूर्ति |
वी.सी.सी |
-0.5 |
4.5 |
V |
|
भंडारण तापमान |
टी |
-40 |
+85 |
डिग्री |
|
परिचालन आर्द्रता |
- |
5 |
85 |
% |
अनुशंसित परिचालन शर्तें
|
पैरामीटर |
प्रतीक |
मिन |
ठेठ |
अधिकतम |
इकाई |
|
|
ऑपरेटिंग केस तापमान |
मानक |
टीसी |
0 |
+70 |
डिग्री |
|
|
विस्तारित |
-20 |
+80 |
डिग्री |
|||
|
औद्योगिक |
-40 |
+85 |
डिग्री |
|||
|
बिजली आपूर्ति वोल्टेज |
वी.सी.सी |
3.135 |
3.30 |
3.465 |
V |
|
|
बिजली आपूर्ति वर्तमान |
आईसीसी |
300 |
एमए |
|||
|
आधार - सामग्री दर |
0.1 |
1.25 |
जीबीपीएस |
|||
ऑप्टिकल और इलेक्ट्रिकल विशेषताएँ
|
पैरामीटर |
प्रतीक |
मिन |
ठेठ |
अधिकतम |
इकाई |
टिप्पणियाँ |
||
|
ट्रांसमीटर |
||||||||
|
केंद्र तरंगदैर्घ्य |
λc |
λc-6.5 |
λc |
λc+6.5 |
एनएम |
|||
|
वर्णक्रमीय चौड़ाई(-20dB) |
Δλ |
1 |
एनएम |
|||||
|
साइड-मोड दमन अनुपात |
एसएमएसआर |
30 |
- |
डीबी |
||||
|
औसत आउटपुट पावर |
Pबाहर |
0 |
+4.0 |
डी बी एम |
1 |
|||
|
विलुप्ति अनुपात |
एर |
9.0 |
डीबी |
|||||
|
डेटा इनपुट स्विंग डिफरेंशियल |
Vमें |
180 |
1200 |
एमवी |
2 |
|||
|
इनपुट विभेदक प्रतिबाधा |
Zमें |
90 |
100 |
110 |
Ω |
|||
|
TX अक्षम करें |
अक्षम करना |
2.0 |
वी.सी.सी |
V |
||||
|
सक्षम |
0 |
0.8 |
V |
|||||
|
TX दोष |
गलती |
2.0 |
वी.सी.सी |
V |
||||
|
सामान्य |
0 |
0.8 |
V |
|||||
|
रिसीवर |
||||||||
|
केंद्र तरंगदैर्घ्य |
λc |
1270 |
1610 |
एनएम |
||||
|
रिसीवर संवेदनशीलता |
-26 |
डी बी एम |
3 |
|||||
|
रिसीवर अधिभार |
-1 |
डी बी एम |
3 |
|||||
|
एलओएस डी-एसर्ट |
लॉसD |
-27 |
डी बी एम |
|||||
|
लॉस दावा |
लॉसA |
-38 |
डी बी एम |
|||||
|
एलओएस हिस्टैरिसीस |
0.5 |
4 |
डीबी |
|||||
|
डेटा आउटपुट स्विंग डिफरेंशियल |
Vबाहर |
600 |
800 |
1000 |
एमवी |
4 |
||
|
लॉस |
उच्च |
2.0 |
वी.सी.सी |
V |
||||
|
कम |
0.8 |
V |
||||||
टिप्पणियाँ
1. ऑप्टिकल पावर को एसएमएफ में लॉन्च किया जाता है।
2. पीईसीएल इनपुट, आंतरिक रूप से एसी-युग्मित और समाप्त।
3. 1250Mbps की दर से PRBS 27-1 परीक्षण पैटर्न के साथ मापा गया, BER 1×10-12 से कम या उसके बराबर।
4. आंतरिक रूप से एसी-युग्मित।
आदेश की जानकारी
|
भाग संख्या |
विवरण |
|

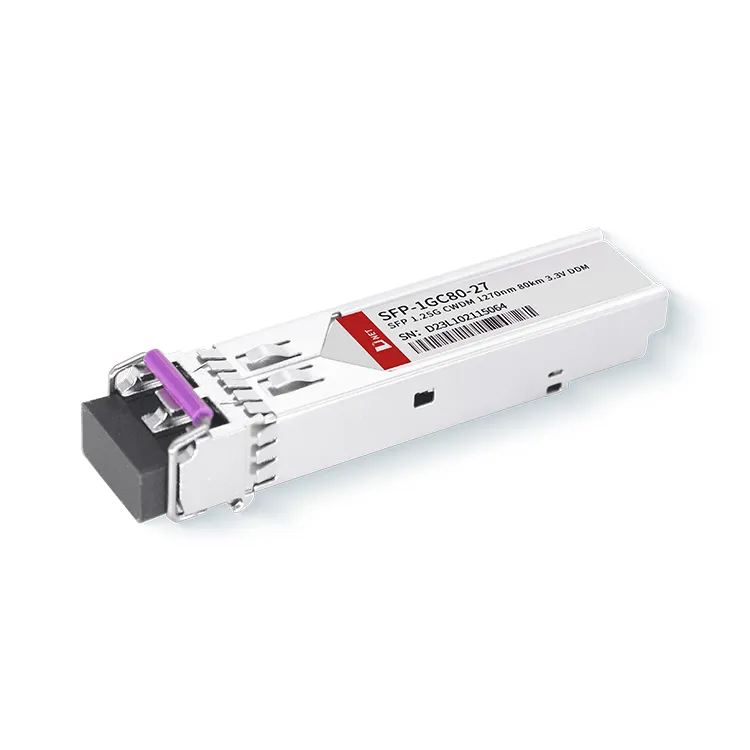

एसएफपी-1जीसी80-27 |
1.25 जीबीपीएस एसएफपी सीडब्ल्यूडीएम ट्रांसीवर, सिंगल मोड, 80 किमी पहुंच |
अक्सर पूछे जाने वाले प्रश्न
1. 1जी एसएफपी का क्या मतलब है?
ए: 1जी एसएफपी 1 गीगाबिट छोटे फॉर्म-फैक्टर प्लगेबल का प्रतिनिधित्व करता है, जो 1 गीगाबिट प्रति सेकंड की डेटा ट्रांसमिशन गति का समर्थन करता है।
2. एसएफपी ट्रांसीवर कैसे चुनें?
1.संगतता: पुष्टि करें कि एसएफपी मॉड्यूल आपके नेटवर्किंग हार्डवेयर के साथ उपयोग के लिए उपयुक्त है।
2.डेटा दर: अपनी विशिष्ट नेटवर्क मांगों के आधार पर आवश्यक डेटा दर का पता लगाएं।
3.फाइबर प्रकार: इस पर विचार करें कि आप सिंगल-मोड या मल्टी-मोड फाइबर ऑप्टिक केबल का उपयोग करेंगे या नहीं।
4.दूरी: अपने नेटवर्क के भीतर संचारण और प्राप्त बिंदुओं के बीच की दूरी स्थापित करें।
5.कनेक्टर प्रकार: अपने नेटवर्क उपकरणों के लिए आवश्यक कनेक्टर के प्रकार को सत्यापित करें।
