विशेषताएँ
● न्यूनतम प्रविष्टि हानि
● असाधारण सिग्नल स्थिरता
● उच्च गति स्विचिंग क्षमताएं
● व्यापक तरंग दैर्ध्य कवरेज
● ऊर्जा-कुशल प्रदर्शन
● मजबूत और कॉम्पैक्ट डिजाइन
अनुप्रयोग
● नेटवर्क परीक्षण और निगरानी
● फाइबर ऑप्टिक नेटवर्क अतिरेक
● ऑप्टिकल सिग्नल रूटिंग

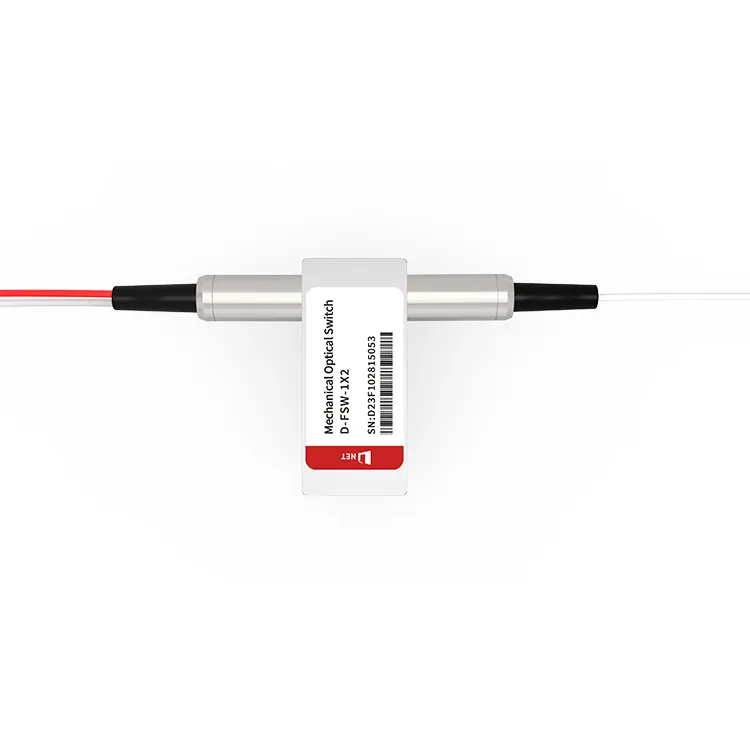

लोकप्रिय टैग: 1X2 OPTO मैकेनिकल ऑप्टिकल स्विच, चीन 1X2 OPTO मैकेनिकल ऑप्टिकल स्विच निर्माता, आपूर्तिकर्ता, कारखाने
विशेष विवरण
|
संचालन तरंगदैर्घ्य |
1260~1620एनएम(एसएम) 850एनएम(एमएम) |
निविष्ट वस्तु का नुकसान |
1.0dB से कम या उसके बराबर |
|
तरंग दैर्ध्य पर निर्भर हानि |
0.25dB से कम या उसके बराबर |
ध्रुवीकरण पर निर्भर हानि |
0.05dB से कम या उसके बराबर |
|
तापमान पर निर्भर हानि |
0.20dB से कम या उसके बराबर |
वापसी हानि |
एसएम 50dB से अधिक या उसके बराबर एमएम 30dB से अधिक या उसके बराबर |
|
क्रॉस टॉक |
एसएम 55डीबी से अधिक या उसके बराबर एमएम 35डीबी से अधिक या उसके बराबर |
समय स्विच करें |
8ms से कम या उसके बराबर |
|
repeatability |
±0.02dB से कम या उसके बराबर |
सहनशीलता |
107 गुना से अधिक या उसके बराबर |
|
ऑपरेटिंग वोल्टेज |
3 या 5V |
स्विच प्रकार |
नॉन-लैचिंग/लैचिंग |
|
परिचालन तापमान |
-20~＋70 डिग्री |
भंडारण तापमान |
－40~＋85 डिग्री |
|
ऑप्टिकल पावर |
500mW से कम या उसके बराबर |
आयाम |
27 |
पिन कॉन्फ़िगरेशन
|
प्रकार |
ऑप्टिकल मार्ग |
बिजली से चलने वाली गाड़ी |
राज्य सेंसर |
||||||
|
1×2 |
पिन 1 |
पिन5 |
पिन6 |
पिन10 |
पिन करें 2-3 |
पिन करें3-4 |
पिन करें7-8 |
पिन करें 8-9 |
|
|
latching |
P1-P2 |
-- |
-- |
जी.एन.डी |
V＋ |
बंद करना |
खुला |
खुला |
बंद करना |
|
P1-P3 |
V＋ |
जी.एन.डी |
-- |
-- |
खुला |
बंद करना |
बंद करना |
खुला |
|
|
गैर latching |
P1-P2 |
-- |
-- |
-- |
-- |
बंद करना |
खुला |
खुला |
बंद करना |
|
P1-P3 |
V＋ |
-- |
-- |
जी.एन.डी |
खुला |
बंद करना |
बंद करना |
खुला |
|
यांत्रिक आयाम (इकाई:मिमी)
ऑप्टिकल मार्ग
आदेश की जानकारी
|
एफएसडब्ल्यू |
-1X2- |
-तरंगदैर्घ्य- |
-स्विच प्रकार- |
-वोल्टेज- |
-फाइबर प्रकार- |
-पैकेट- |
-फाइबर लंबाई- |
-कनेक्टर- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 विशेष＝0 |
लैचिंग＝1 नॉन-लैचिंग＝2 मिनी लैचिंग＝3 मिनी नॉन-लैचिंग＝4 विशेष＝0 |
3V=3 5V=5 विशेष＝0 |
एस.एम.28=1 50/125=5 62.5/125=6 विशेष＝0 |
नंगे रेशे=1 900um ट्यूब=3 विशेष＝0 |
0.25m=1 0.5m=2 1.0m=3 विशेष＝0 |
कोई नहीं=1 एफसी/पीसी=2 एफसी/एपीसी=3 एससी/पीसी=4 एससी/एपीसी=5 एसटी/पीसी=6 एलसी/पीसी=7 डुप्लेक्स एलसी=8 विशेष＝0 |
अक्सर पूछे जाने वाले प्रश्न
1. ऑप्टो-मैकेनिकल स्विच क्या है?
ए: एक ऑप्टो-मैकेनिकल स्विच, जिसे वैकल्पिक रूप से इलेक्ट्रो-ऑप्टिक स्विच या ऑप्टिकल स्विच के रूप में जाना जाता है, चयनात्मक तरीके से विभिन्न पथों या चैनलों के बीच ऑप्टिकल सिग्नल को निर्देशित या स्विच करने के उद्देश्य से कार्य करता है। यह दर्पण या प्रिज्म जैसे ऑप्टिकल घटक की स्थिति को भौतिक रूप से बदलकर इसे पूरा करता है, जिससे प्रकाश प्रवाह की दिशा नियंत्रित होती है।
2. बेहतर ऑप्टिकल या मैकेनिकल स्विच क्या है?
ए: ऑप्टिकल और मैकेनिकल स्विच के बीच चयन कई कारकों पर निर्भर करता है, जिसमें विशिष्ट एप्लिकेशन आवश्यकताएं, बजट बाधाएं और वांछित प्रदर्शन विशेषताएं शामिल हैं। ऐसे अनुप्रयोगों में जहां कम प्रविष्टि हानि, उच्च विश्वसनीयता और विस्तृत बैंडविड्थ महत्वपूर्ण हैं, ऑप्टिकल स्विच पसंदीदा विकल्प हो सकते हैं। दूसरी ओर, यदि लागत-प्रभावशीलता और सरलता अधिक महत्वपूर्ण है, तो यांत्रिक स्विच एक बेहतर विकल्प हो सकता है।
3. विभिन्न प्रकार के ऑप्टिकल स्विच क्या हैं?
ए: ऑप्टिकल स्विच, जिन्हें ऑप्टो-मैकेनिकल स्विच भी कहा जाता है, प्रकाश के उपयोग के माध्यम से सिग्नल संचारित करने और डेटा प्रवाह को प्रबंधित करने के लिए डिज़ाइन किए गए उपकरण हैं। पारंपरिक यांत्रिक स्विचों के विपरीत, जो भौतिक संपर्कों और धातु घटकों पर निर्भर होते हैं, ये स्विच संकेतों का पता लगाने और पुनर्निर्देशन के लिए प्रकाश किरणों का उपयोग करते हैं।
