उत्पाद विवरण

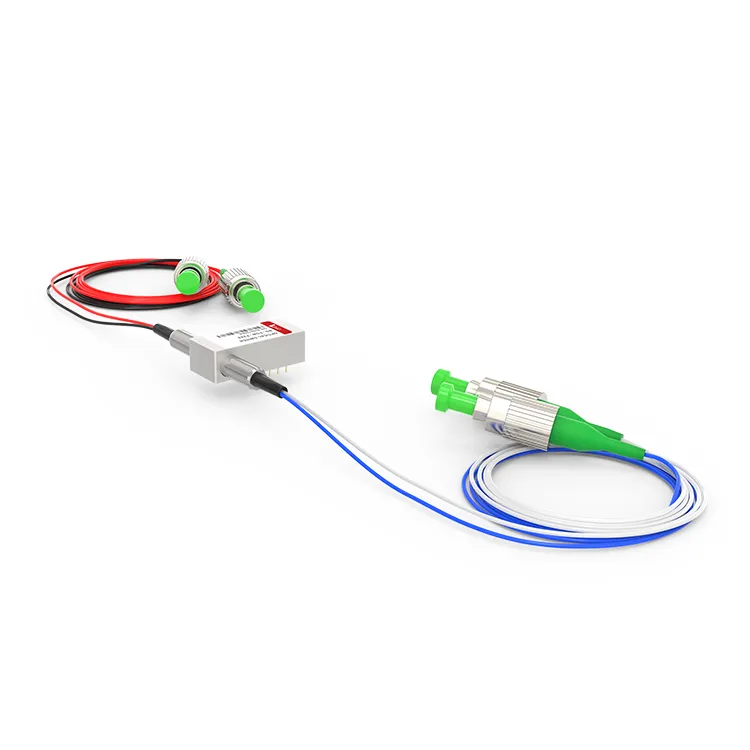

F2X2 ऑप्टो-मैकेनिकल स्विच ऑप्टिकल चैनल को आउटपुट ऑप्टिकल फाइबर से जोड़ने के लिए इनपुट ऑप्टिकल सिग्नल को निर्देशित या अवरुद्ध करके संचालित होता है। लैच संस्करण ड्राइव सिग्नल हटा दिए जाने के बाद भी चयनित ऑप्टिकल पथ को बनाए रखता है, जबकि गैर-लैच संस्करण बिजली खो जाने पर या तो चालू या बंद स्थिति में डिफ़ॉल्ट होता है। F2X2 मैकेनिकल ऑप्टिकल स्विच 1.{7}}dB से कम की प्रविष्टि हानि और तीव्र प्रतिक्रिया समय का दावा करता है, जो नैनोसेकंड स्तर पर ऑप्टिकल सिग्नल को स्विच करने में सक्षम बनाता है, जिससे उच्च गति ट्रांसमिशन की मांग पूरी होती है।
लोकप्रिय टैग: f2x2 ऑप्टो मैकेनिकल ऑप्टिकल स्विच, चीन f2x2 ऑप्टो मैकेनिकल ऑप्टिकल स्विच निर्माता, आपूर्तिकर्ता, कारखाने
उत्पाद विशिष्टताएँ
|
संचालन तरंगदैर्घ्य |
1240~1680एनएम (एसएम) |
निविष्ट वस्तु का नुकसान |
1.0dB से कम या उसके बराबर |
|
तरंग दैर्ध्य पर निर्भर हानि |
0.25dB से कम या उसके बराबर |
ध्रुवीकरण पर निर्भर हानि |
0.05dB से कम या उसके बराबर |
|
तापमान पर निर्भर हानि |
0.20dB से कम या उसके बराबर |
वापसी हानि |
एसएम 55डीबी से अधिक या उसके बराबर |
|
क्रॉस टॉक |
एसएम 70dB से अधिक या उसके बराबर |
समय स्विच करें |
8ms से कम या उसके बराबर |
|
repeatability |
±0.02dB से कम या उसके बराबर |
सहनशीलता |
10 से बड़ा या उसके बराबर7 टाइम्स |
|
ऑपरेटिंग वोल्टेज |
3 या 5V |
स्विच प्रकार |
नॉन-लैचिंग/लैचिंग |
|
परिचालन तापमान |
-20~＋70 डिग्री |
भंडारण तापमान |
－40~＋85 डिग्री |
|
ऑप्टिकल पावर |
500mW से कम या उसके बराबर |
आयाम |
27.0L×12.5W×8.4H मिमी |
पिन कॉन्फ़िगरेशन
|
प्रकार |
ऑप्टिकल मार्ग |
बिजली से चलने वाली गाड़ी |
राज्य सेंसर |
||||||
|
F2×2 |
पिन 1 |
पिन 5 |
पिन 6 |
पिन 10 |
पिन करें 2-3 |
पिन करें 3-4 |
पिन करें 7-8 |
पिन करें 8-9 |
|
|
latching |
P1-P4,P2-P3 |
-- |
-- |
जी.एन.डी |
V＋ |
बंद करना |
खुला |
खुला |
बंद करना |
|
P1-P3,P2-P4 |
V＋ |
जी.एन.डी |
-- |
-- |
खुला |
बंद करना |
बंद करना |
खुला |
|
|
गैर latching |
P1-P4,P2-P3 |
-- |
-- |
-- |
-- |
बंद करना |
खुला |
खुला |
बंद करना |
|
P1-P3,P2-P4 |
V＋ |
-- |
-- |
जी.एन.डी |
खुला |
बंद करना |
बंद करना |
खुला |
|
यांत्रिक आयाम (इकाई:मिमी)
ऑप्टिकल मार्ग
आदेश की जानकारी
|
आरडी-एफएसडब्ल्यू |
-F2X2- |
-तरंगदैर्घ्य- |
-स्विच प्रकार- |
-वोल्टेज- |
-फाइबर प्रकार- |
-पैकेट- |
-फाइबर की लंबाई- |
-कनेक्टर- |
|
|
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 विशेष＝0 |
लैचिंग＝1 नॉन-लैचिंग＝2 मिनी लैचिंग＝3 मिनी नॉन-लैचिंग＝4 विशेष＝0 |
3V=3 5V=5 विशेष＝0 |
एस.एम.28=1 50/125=5 62.5/125=6 विशेष＝0 |
नंगे रेशे=1 900um ट्यूब=3 विशेष＝0 |
0.25m=1 0.5m=2 1.0m=3 विशेष＝0 |
कोई नहीं=1 एफसी/पीसी=2 एफसी/एपीसी=3 एससी/पीसी=4 एससी/एपीसी=5 एसटी/पीसी=6 एलसी/पीसी=7 डुप्लेक्स एलसी=8 विशेष＝0 |
