अनुप्रयोग
● 10GBASE-ZR/ZW ईथरनेट
● SONET OC-192/ SDH STM-64
● 10G फ़ाइबर चैनल
● OTN OTU2e
उत्पाद विवरण

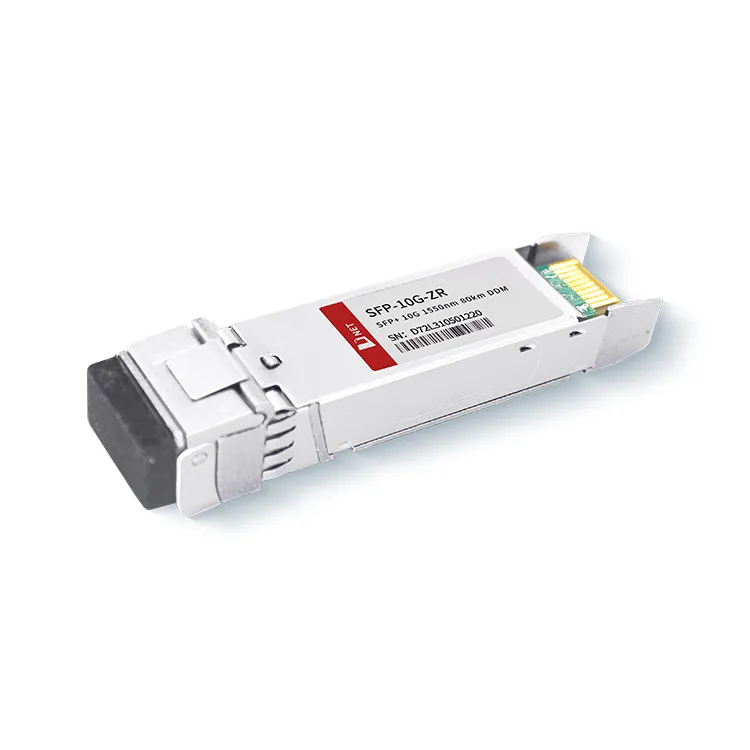

D-NET का 10G SFP+ ZR 80KM ट्रांसीवर मॉड्यूल 10Gb/s सीरियल इलेक्ट्रिकल डेटा स्ट्रीम को 10Gb/s ऑप्टिकल आउटपुट सिग्नल में परिवर्तित करता है, और इसके विपरीत, 10Gb/s ऑप्टिकल इनपुट सिग्नल को वापस 10Gb/s सीरियल इलेक्ट्रिकल डेटा में परिवर्तित करता है। धारा। मॉड्यूल पूरी तरह से अनुपालन एसएफपी फॉर्म फैक्टर का पालन करता है, हॉट-प्लगबिलिटी प्रदान करता है, ऑप्टिकल पोर्ट में आसान अपग्रेड की सुविधा प्रदान करता है, और कम विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) उत्सर्जन सुनिश्चित करता है।
लोकप्रिय टैग: SFP+10G ZR 1550nm 80km ट्रांसीवर मॉड्यूल, चीन SFP{3}}G ZR 1550nm 80km ट्रांसीवर मॉड्यूल निर्माता, आपूर्तिकर्ता, कारखाने
अधिकतम निरपेक्ष दर - निर्धारण
|
पैरामीटर |
प्रतीक |
मिन. |
ठेठ |
अधिकतम. |
इकाई |
|
|
भंडारण तापमान |
TS |
-40 |
+85 |
डिग्री |
||
|
केस ऑपरेटिंग तापमान |
व्यावसायिक |
TA |
0 |
70 |
डिग्री |
|
|
औद्योगिक |
TA |
|||||
|
अधिकतम आपूर्ति वोल्टेज |
वी.सी.सी |
-0.5 |
4 |
V |
||
|
सापेक्षिक आर्द्रता |
आरएच |
0 |
85 |
% |
||
विद्युत विशेषताओं
(शीर्ष=0 से 70 डिग्री, वीसीसी=3.135 से 3.465 वोल्ट)
|
पैरामीटर |
प्रतीक |
मिन. |
ठेठ |
अधिकतम. |
इकाई |
टिप्पणी |
|
वोल्टेज आपूर्ति |
वी.सी.सी |
3.135 |
3.465 |
V |
||
|
आपूर्ति वर्तमान |
आईसीसी |
500 |
एमए |
|||
|
बिजली की खपत |
P |
1.8 |
W |
|||
|
ट्रांसमीटर अनुभाग |
||||||
|
इनपुट अंतर प्रतिबाधा |
Rमें |
100 |
Ω |
1 |
||
|
टीएक्स इनपुट सिंगल एंडेड डीसी वोल्टेज टॉलरेंस (रेफ वीईईटी) |
V |
-0.3 |
4 |
V |
||
|
विभेदक इनपुट वोल्टेज स्विंग |
विन, पी.पी |
180 |
700 |
एमवी |
2 |
|
|
ट्रांसमिशन अक्षम वोल्टेज |
VD |
2 |
वी.सी.सी |
V |
3 |
|
|
ट्रांसमिट सक्षम वोल्टेज |
Vएन |
वी |
वी+0.8 |
V |
||
|
रिसीवर अनुभाग |
||||||
|
सिंगल एंडेड आउटपुट वोल्टेज टॉलरेंस |
V |
-0.3 |
4 |
V |
||
|
आरएक्स आउटपुट डिफ वोल्टेज |
वो |
300 |
850 |
एमवी |
||
|
आरएक्स आउटपुट में वृद्धि और गिरावट का समय |
टीआर/टीएफ |
30 |
पी.एस. |
4 |
||
|
लॉस दोष |
Vएलओएस दोष |
2 |
वी.सी.सीमेज़बान |
V |
5 |
|
|
लॉस सामान्य |
Vएलओएस मानदंड |
वी |
वी+0.8 |
V |
5 |
|
ऑप्टिकल पैरामीटर्स
(शीर्ष=0 से 70 डिग्री, वीसीसी=3.135 से 3.465 वोल्ट)
|
पैरामीटर |
प्रतीक |
मिन. |
ठेठ |
अधिकतम. |
इकाई |
टिप्पणी |
|
ट्रांसमीटर अनुभाग |
||||||
|
केंद्र तरंगदैर्घ्य |
λt |
1530 |
1550 |
1565 |
एनएम |
|
|
वर्णक्रमीय चौड़ाई |
△λ |
0.3 |
एनएम |
|||
|
औसत ऑप्टिकल पावर |
पावग |
0 |
+5 |
डी बी एम |
1 |
|
|
ऑप्टिकल पावर ओएमए |
पोमा |
-2.1 |
डी बी एम |
|||
|
लेजर ऑफ पावर |
पोफ़ |
-30 |
डी बी एम |
|||
|
विलुप्ति अनुपात |
एर |
8.2 |
डीबी |
|||
|
ट्रांसमीटर फैलाव जुर्माना |
तेदेपा |
3.0 |
डीबी |
2 |
||
|
सापेक्ष तीव्रता शोर |
रिन |
-128 |
डीबी/हर्ट्ज |
3 |
||
|
ऑप्टिकल रिटर्न लॉस टॉलरेंस |
21 |
डीबी |
||||
|
रिसीवर अनुभाग |
||||||
|
केंद्र तरंगदैर्घ्य |
λr |
1260 |
1600 |
एनएम |
||
|
रिसीवर संवेदनशीलता |
सेन |
-23 |
डी बी एम |
4 |
||
|
तनावग्रस्त संवेदनशीलता (ओएमए) |
सेनअनुसूचित जनजाति |
-21 |
डी बी एम |
4 |
||
|
लॉस एसर्ट |
लॉसA |
-34 |
- |
डी बी एम |
||
|
लॉस मिठाई |
लॉसD |
-24 |
डी बी एम |
|||
|
लॉस हिस्टैरिसीस |
लॉसH |
0.5 |
डीबी |
|||
|
अधिभार |
बैठा |
-7 |
डी बी एम |
5 |
||
|
रिसीवर परावर्तन |
आरआरएक्स |
-26 |
डीबी |
|||
टिप्पणी
1. 12dB परावर्तन.
2. IEEE802.3ae के अनुसार, औसत बिजली के आंकड़े केवल जानकारीपूर्ण हैं।
3. TWDP आंकड़े के लिए मेजबान बोर्ड को SFF-8431अनुपालक होना आवश्यक है। TWDP की गणना IEEE802.3ae के खंड 68.6.6.2 में दिए गए मैटलैब कोड का उपयोग करके की जाती है।
आदेश की जानकारी
|
भाग संख्या |
विवरण |
|
एसएफपी-10जी-जेडआर |
10G SFP+ ZR 80KM ट्रांसीवर मॉड्यूल, हॉट प्लगेबल, डुप्लेक्स LC, +3.3V, 1550nm EML&APD, सिंगल मोड |
अक्सर पूछे जाने वाले प्रश्न
1. 10G ZR की रेंज क्या है?
उत्तर: 10G 80KM 1550nm ऑप्टिकल आउटपुट पावर और तरंग दैर्ध्य (1550nm) के लिए ऑप्टिकल स्पेक्ट्रम विश्लेषक पर सत्यापित किया जाता है। वास्तविक (सिम्युलेटेड नहीं) एसएमएफ, सिंगलमोड फाइबर केबल पर 80 किमी की अधिकतम सीमा।
2. एसएफपी ईआर और जेडआर के बीच क्या अंतर है?
ए: एसएफपी -10जी-ईआर एकल-मोड ऑप्टिकल फाइबर के माध्यम से 40 किमी तक की ट्रांसमिशन दूरी प्राप्त करता है। SFP-10G-ZR में 1550nm तरंग दैर्ध्य है, जो मानक सिंगल-मोड फाइबर पर 80 किमी तक की ट्रांसमिशन दूरी का समर्थन करता है, और 10GBASE-ZR / ZW ईथरनेट और 10G फाइबर चैनल में व्यापक रूप से उपयोग किया जाता है।
3. 10G ZR SFP के लिए ऑप्टिकल ट्रांसमिट पावर रेंज क्या है?
ए: डी-नेट के 1{{5}जी 80केएम 1550एनएम मॉड्यूल की अधिकतम ऑप्टिकल ट्रांसमिट पावर 4.0 डीबीएम है और न्यूनतम 0 डीबीएम है।
