विशेषताएँ
● ऑपरेटिंग डेटा दर 25.78Gbps तक
● 10 किमी तक ट्रांसमिशन दूरी
● उच्च संवेदनशीलता पिन फोटोडायोड और टीआईए
● एलसी डुप्लेक्स कनेक्टर
● हॉट प्लगेबल 20पिन कनेक्टर
● कम बिजली की खपत<1 W
● -20 से 70 डिग्री ऑपरेटिंग विस्तृत तापमान रेंज
● सिंगल +3.3V±5% बिजली की आपूर्ति
● एसएफएफ के अनुरूप-8472
● पूरी तरह से RoHS अनुरूप
उत्पाद विवरण

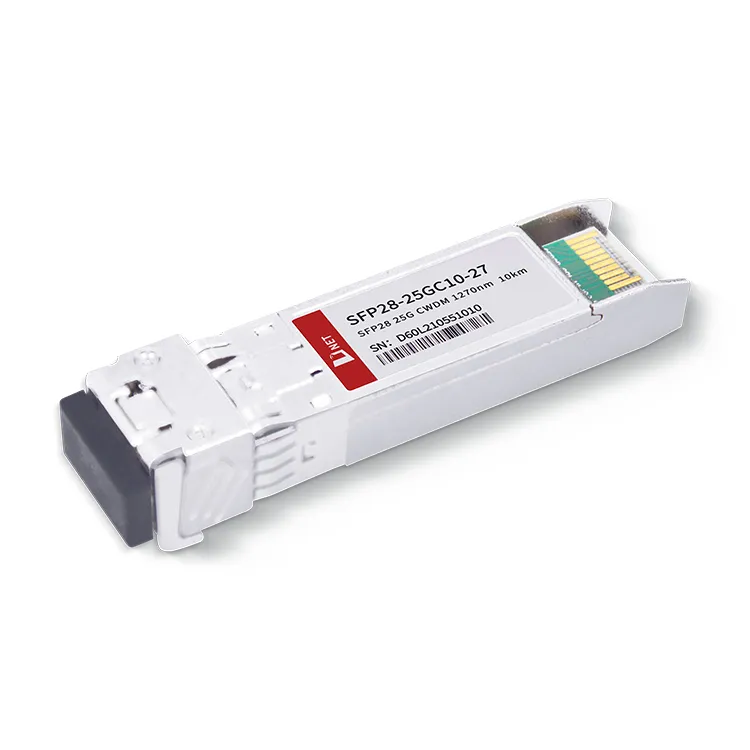

डी-नेट का 25G CWDM 1270nm 10KM मॉड्यूल CWDM DML लेजर और पिन रिसीवर का उपयोग करता है। इसके रिसीविंग और ट्रांसमिशन चैनल दोनों में एक अंतर्निहित सीडीआर सर्किट शामिल है जो 25.78 जीबीपीएस तक की अधिकतम दर का समर्थन करने में सक्षम है। 25G 1270nm 10KM रंगीन ऑप्टिकल ट्रांसीवर को फाइबर संसाधनों को संरक्षित करने के लिए डिज़ाइन किया गया है, जिससे सेवा प्रदाताओं के लिए समग्र परिचालन लागत प्रभावी ढंग से कम हो जाती है। 25G 1270nm 10KM मॉड्यूल SFF-8472 और RoHS मानकों का पालन करता है। 25G SFP28 CWDM 10KM ट्रांसीवर मॉड्यूल डेटा सेंटर इंटरकनेक्टिविटी, संचार ऑपरेटर ऑप्टिकल ट्रांसमिशन नेटवर्क, वायरलेस बेस स्टेशन बैकहॉल नेटवर्क और एंटरप्राइज़ ईथरनेट परिदृश्यों में व्यापक अनुप्रयोग पाता है।
लोकप्रिय टैग: SFP28 CWDM 1270nm ट्रांसीवर मॉड्यूल, चीन SFP28 CWDM 1270nm ट्रांसीवर मॉड्यूल निर्माता, आपूर्तिकर्ता, कारखाने
अधिकतम निरपेक्ष दर - निर्धारण
|
पैरामीटर |
प्रतीक |
इकाई |
मिन |
अधिकतम |
|
भंडारण तापमान रेंज |
टी |
oC |
-40 |
85 |
|
सापेक्षिक आर्द्रता |
आरएच |
% |
0 |
95 |
|
अधिकतम आपूर्ति वोल्टेज |
Vcc3 |
V |
-0.5 |
4.0 |
अनुशंसित परिचालन शर्तें
|
पैरामीटर |
प्रतीक |
इकाई |
मिन |
प्रकार |
अधिकतम |
|
ऑपरेटिंग केस तापमान रेंज |
टीसी |
oC |
-20 |
70 |
|
|
बिजली आपूर्ति वोल्टेज |
वी.सी.सी |
V |
3.14 |
3.3 |
3.46 |
|
बिट दर |
बीआर |
जीबी/एस |
25.78 |
||
|
बिट त्रुटि अनुपात |
हिट |
5*10-5 |
|||
|
अधिकतम समर्थित लिंक लंबाई |
L |
किमी |
10 |
इलेक्ट्रिक पोर्ट परिभाषा
|
पैरामीटर |
प्रतीक |
इकाई |
मिन |
प्रकार |
अधिकतम |
टिप्पणी |
|
वोल्टेज आपूर्ति |
Vसीसी |
V |
3.14 |
3.3 |
3.46 |
|
|
बिजली की खपत |
P |
मेगावाट |
1000 |
|||
|
ट्रांसमीटर |
||||||
|
इनपुट विभेदक प्रतिबाधा |
Rमें |
Ω |
100 |
|||
|
सिंगल-एंडेड डेटा इनपुट स्विंग |
Vमें |
एमवीपी-पी |
90 |
450 |
||
|
ट्रांसमिशन अक्षम वोल्टेज |
Vजिले |
V |
2 |
VCCHOST |
||
|
ट्रांसमिट सक्षम वोल्टेज |
Vएन |
V |
Vईई |
Vईई+0.8 |
||
|
फॉल्ट एसर्ट वोल्टेज संचारित करें |
Vएफए |
V |
2 |
VCCHOST |
||
|
ट्रांसमिट फॉल्ट डी-एसर्ट वोल्टेज |
Vएफडीए |
V |
Vईई |
Vईई+0.4 |
||
|
रिसीवर |
||||||
|
सिंगल-एंडेड डेटा आउटपुट स्विंग |
Vआयुध डिपो |
एमवीपी-पी |
200 |
450 |
||
|
लॉस दोष |
VLOSFT |
V |
2 |
VCCHOST |
||
|
लॉस सामान्य |
VLOSNR |
V |
Vईई |
Vईई+0.4 |
||
ऑप्टिकल विशेषताएँ
(Tc=0 से 70 oC और Vcc= 3.14 से 3.46V)
|
पैरामीटर |
प्रतीक |
इकाई |
मिन |
प्रकार |
अधिकतम |
टिप्पणी |
|
नाममात्र तरंग दैर्ध्य |
λ |
एनएम |
1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451 |
|||
|
तरंग दैर्ध्य बहाव |
Δλ |
एनएम |
-6.5 |
+6.5 |
||
|
औसत आउटपुट पावर |
पाव |
डी बी एम |
-3 |
2 |
||
|
वर्णक्रमीय चौड़ाई (-20dB) |
s |
एनएम |
1 |
|||
|
विलुप्ति अनुपात |
एर |
डीबी |
3.5 |
|||
|
साइड मोड दमन अनुपात |
एसएमएसआर |
डीबी |
30 |
|||
|
ऑफ ट्रांसमीटर की औसत लॉन्च पावर |
पोफ़ |
डी बी एम |
-30 |
|||
|
सापेक्ष तीव्रता शोर |
रिन |
डीबी/हर्ट्ज |
-128 |
|||
|
केंद्र तरंगदैर्घ्य |
λC |
एनएम |
1260 |
1620 |
||
|
रिसीवर संवेदनशीलता (ओएमए) |
RSENSE |
डी बी एम |
-11.3 |
1 |
||
|
रिसीवर अधिभार (ओएमए) |
पीएमएक्स |
डी बी एम |
2.2 |
|||
|
ऑप्टिकल रिटर्न लॉस |
डीबी |
-26 |
||||
|
लॉस दावा |
लोसा |
डी बी एम |
-30 |
|||
|
एलओएस डी-एसर्ट एलओएस |
LOSD |
डी बी एम |
-17 |
|||
|
एलओएस हिस्टैरिसीस |
डीबी |
0.5 |
||||
Note1: Measured at 25.78125Gb/s,ER>3.5dBm, PRBS 231-1 और BER 5E-5 से बेहतर या उसके बराबर;
आदेश की जानकारी
|
भाग संख्या |
विवरण |
|
एसएफपी28-25जीसी10-27 |
25G CWDM 1270nm 10KM LC ऑप्टिकल ट्रांसीवर |
अक्सर पूछे जाने वाले प्रश्न
1. 25G SFP28 पोर्ट क्या है?
A: D-NET का SFP28 पोर्ट 10G SFP+ पोर्ट के समान आकार के 25G स्पीड पोर्ट के लिए है।
2. क्या SFP28 एक ईथरनेट है?
ए: ईथरनेट एसएफपी28 उन ग्राहकों के लिए है जो एसएफपी+ के पैकेज फॉर्म के आधार पर 25जीबीई, एसएफपी28 मॉड्यूल तैनात कर रहे हैं, 25जी ईथरनेट मानक का समर्थन करते हैं। 10GbE के साथ बैकवर्ड संगतता उन ग्राहकों के लिए एक प्राकृतिक माइग्रेशन पथ प्रदान करती है जिन्हें अधिक बैंडविड्थ की आवश्यकता होती है।
