उत्पाद वर्णन

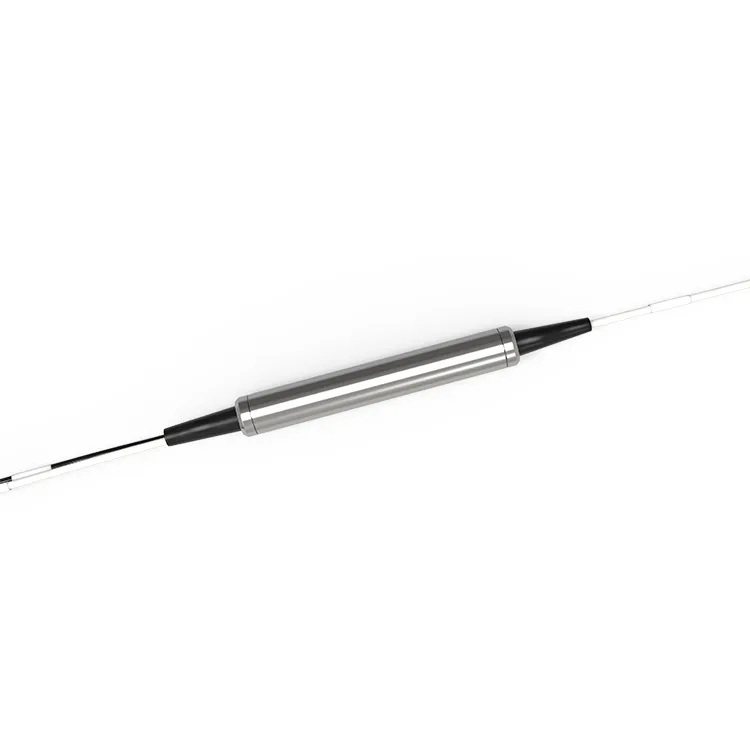

ओटीडीआर (ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर) एक तकनीक है जिसका उपयोग फाइबर ऑप्टिक संचार लिंक में सिग्नल प्रतिबिंब और हानि का पता लगाने के लिए किया जाता है। FWDM OTDR 1625nm एक फ़िल्टर घटक है जिसका उपयोग गैर 1625nm तरंग दैर्ध्य ऑप्टिकल संकेतों को फ़िल्टर करने के लिए किया जाता है, जो FWDM तकनीक के लिए उपयुक्त है, जो एक ऐसी तकनीक है जो एक ही फाइबर में कई तरंग दैर्ध्य ऑप्टिकल संकेतों को प्रसारित कर सकती है। ओटीडीआर एफडब्ल्यूडीएम 1625 घटक का उपयोग करके, हम परीक्षण के दौरान अन्य तरंग दैर्ध्य के संकेतों को फ़िल्टर कर सकते हैं और केवल लक्ष्य तरंग दैर्ध्य के संकेतों पर ध्यान केंद्रित कर सकते हैं, जिससे माप सटीकता और परिशुद्धता में सुधार होता है।
अनुप्रयोग
● ऑप्टिकल एम्पलीफायर
● CATV
● ओटीडीआर
लोकप्रिय टैग: OTDR फ़िल्टर 1625nm FWDM घटक, चीन OTDR फ़िल्टर 1625nm FWDM घटक निर्माता, आपूर्तिकर्ता, कारखाने
उत्पाद विशिष्टताएँ
|
वेवलेंथ |
TX1625 RX1310% 2f1490% 2f1550nm |
तकनीकी |
टीएफएफ (पतली फिल्म फ़िल्टर) |
|
पासबैंड |
1600~1670 एनएम |
प्रतिबिंब |
1260~1580 |
|
पासबैंड तरंग |
0.30dB से कम या उसके बराबर |
आईएल @ पासबैंड |
0.60dB से कम या उसके बराबर |
|
परावर्तन बैंड तरंग |
0.20dB से कम या उसके बराबर |
आईएल @ प्रतिबिंब |
0.40dB से कम या उसके बराबर |
|
ट्रांसमिशन अलगाव (adj चैनल) |
30dB से अधिक या उसके बराबर |
ट्रांसमिशन अलगाव (गैर-एडजे चैनल) |
50dB से अधिक या उसके बराबर |
|
प्रतिबिंब अलगाव |
15dB से अधिक या इसके बराबर |
ध्रुवीकरण पर निर्भर हानि |
0.1dB से कम या उसके बराबर |
|
ध्रुवीकरण मोड फैलाव |
0.2ps से कम या उसके बराबर |
तापीय स्थिरता |
0.005N से कम या उसके बराबर |
|
दिशिकता |
50dB से अधिक या उसके बराबर |
वापसी हानि |
45dB से अधिक या इसके बराबर |
|
ऑप्टिकल पावर हैंडलिंग |
500mW से कम या उसके बराबर |
तापमान |
संचालन -40 से 85 डिग्री तक भंडारण -40 से 85 डिग्री |
|
फाइबर प्रकार |
एसएमएफ-28ई |
पैकेज आयाम |
स्टील ∮5.5 x L34mm एबीएस 90*20*10एनएम |
टिप्पणी।
1) सभी विशिष्टताएँ बिना कनेक्टर वाले उपकरणों पर आधारित हैं, और तरंग दैर्ध्य, ध्रुवीकरण और तापमान पर गारंटी देती हैं।
2) पीएमडी और रंगीन फैलाव मूल्यों की गारंटी डिज़ाइन द्वारा दी जाती है।
3) विशिष्टताएँ बिना सूचना के परिवर्तन के अधीन हैं
आदेश की जानकारी
|
परिवार कल्याण |
- पैकेट |
-कनेक्टर प्रकार |
U/A |
-1625 |
-फाइबर प्रकार |
-फाइबर की लंबाई |
|
|
एस: स्टील |
0: कोई कनेक्टर नहीं |
यू: यूपीसी |
9: 0.9 मिमी फाइबर |
005: 0.5+/-0.1m |
|
|
|
बी: एबीएस बॉक्स |
1: एलसी |
ए: एपीसी |
20:2.0मिमी |
01: 1.0+/-0.1m |
|
|
|
अन्य |
2: एससी |
30:2.0मिमी |
अन्य |
||
|
|
3: एफसी |
अन्य |
|
|||
|
|
4: अन्य |
|
|
|
|
