उत्पाद वर्णन

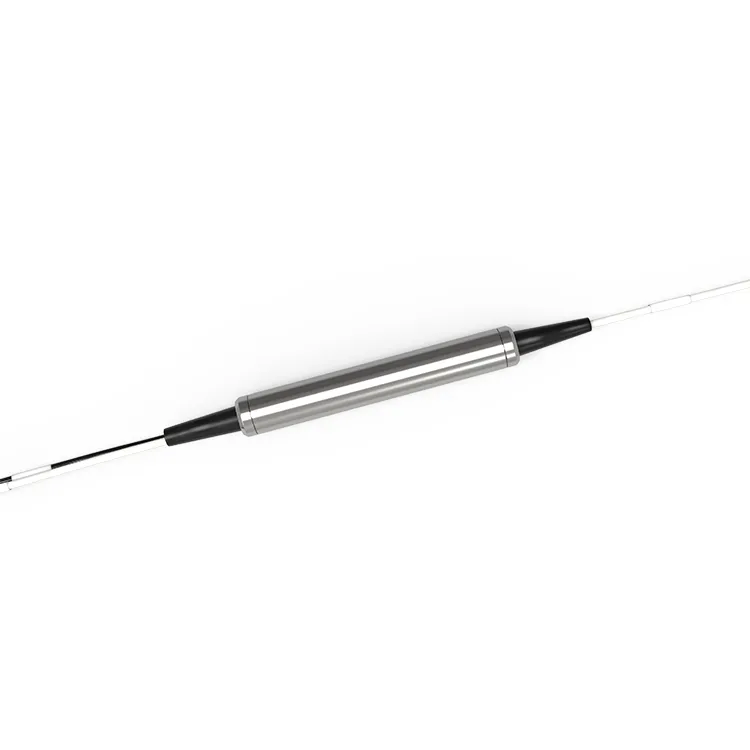

3 पोर्ट सीडब्ल्यूडीएम फ़िल्टर सीडब्ल्यूडीएम आईटीयू पैसिव कंपोनेंट एक कॉम्पैक्ट पैकेजिंग, छोटे आकार को अपनाता है, और सीमित स्थान में स्थापना और एकीकरण के लिए उपयुक्त है। इसमें कम सम्मिलन हानि, उच्च चैनल अलगाव, कम ध्रुवीकरण संबंधी हानि और अच्छी तरंग दैर्ध्य चयनात्मकता की विशेषताएं हैं। आईटीयू सीडब्ल्यूडीएम मानक तरंग दैर्ध्य चैनलों के एक निश्चित सेट को परिभाषित करता है, आमतौर पर 1270-1610 एनएम की सीमा में, जो ऑप्टिकल मल्टीप्लेक्सिंग और डीमल्टीप्लेक्सिंग के लिए विशिष्ट तरंग दैर्ध्य का चयन कर सकता है। यह ऑप्टिकल ट्रांसमिशन और ऑप्टिकल नेटवर्क अनुप्रयोगों में प्रभावी ऑप्टिकल सिग्नल ट्रांसमिशन और प्रबंधन प्रदान कर सकता है।
लोकप्रिय टैग: 3 पोर्ट सीडब्ल्यूडीएम फिल्टर सीडब्ल्यूडीएम आईटीयू निष्क्रिय घटक, चीन 3 पोर्ट सीडब्ल्यूडीएम फिल्टर सीडब्ल्यूडीएम आईटीयू निष्क्रिय घटक निर्माता, आपूर्तिकर्ता, कारखाने
उत्पाद विशिष्टताएँ
|
वेवलेंथ |
1270एनएम~1610एनएम (आईटीयू) |
चैनल रिक्ति |
20 एनएम आईटीयू ग्रिड |
|
पासबैंड |
+/-7.5dB से अधिक या उसके बराबर |
तकनीकी |
टीएफएफ (पतली फिल्म फ़िल्टर) |
|
पासबैंड तरंग |
0.30dB से कम या उसके बराबर |
आईएल @ पासबैंड |
0.60dB से कम या उसके बराबर |
|
परावर्तन बैंड तरंग |
0.20dB से कम या उसके बराबर |
आईएल @ प्रतिबिंब |
0.40dB से कम या उसके बराबर |
|
ट्रांसमिशन अलगाव (adj चैनल) |
30dB से अधिक या उसके बराबर |
ट्रांसमिशन अलगाव (गैर-एडजे चैनल) |
50dB से अधिक या उसके बराबर |
|
प्रतिबिंब अलगाव |
15dB से अधिक या इसके बराबर |
ध्रुवीकरण पर निर्भर हानि |
0.1dB से कम या उसके बराबर |
|
ध्रुवीकरण मोड फैलाव |
0.2ps से कम या उसके बराबर |
तापीय स्थिरता |
0.005N से कम या उसके बराबर |
|
दिशिकता |
50dB से अधिक या उसके बराबर |
वापसी हानि |
45dB से अधिक या इसके बराबर |
|
ऑप्टिकल पावर हैंडलिंग |
500mW से कम या उसके बराबर |
तापमान |
संचालन -40 से 85 डिग्री तक भंडारण -40 से 85 डिग्री |
|
फाइबर प्रकार |
एसएमएफ-28ई |
पैकेज आयाम |
5.5 x 34 |
टिप्पणी।
1) सभी विशिष्टताएँ बिना कनेक्टर वाले उपकरणों पर आधारित हैं, और तरंग दैर्ध्य, ध्रुवीकरण और तापमान पर गारंटी देती हैं।
2) पीएमडी और रंगीन फैलाव मूल्यों की गारंटी डिज़ाइन द्वारा दी जाती है।
3) विशिष्टताएँ बिना सूचना के परिवर्तन के अधीन हैं।
आदेश की जानकारी
|
आरडी-सी |
- पैकेट |
-कनेक्टर प्रकार |
U/A |
-चैनल योजना |
-फाइबर प्रकार |
-फाइबर की लंबाई |
|
|
एस: स्टील |
0: कोई कनेक्टर नहीं |
यू: यूपीसी |
27: 1270 |
25: 250um फाइबर |
005: 0.5+/-0.1m |
|
|
जी:ग्लास |
1: एलसी |
ए: एपीसी |
29: 1290 |
90: 900um फाइबर |
01: 1.0+/-0.1m |
|
|
2: एससी |
31: 1310 |
|
अन्य |
||
|
|
3: एफसी |
अन्य |
|
|
||
|
|
4: अन्य |
|
|
|
|
उदाहरण:RD-CS1U-27-2505: 3पोर्ट CWDM 1270 LC/UPC 250um 0.5M फाइबर स्टील।
