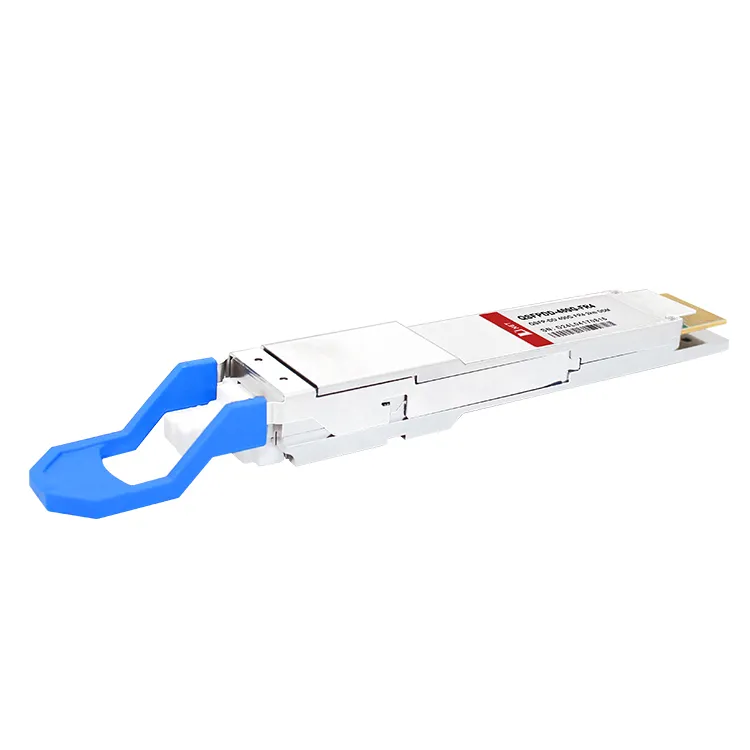

उत्पाद की विशेषताएँ
●क्यूएसएफपी-डीडी एमएसए के अनुरूप
●4 CWDM लेन MUX/DEMUX डिज़ाइन
●100G लैम्ब्डा MSA 400G-FR4 विशिष्टता के अनुरूप
●अधिकतम बिजली खपत 10W
●FEC के साथ सिंगल मोड फाइबर (SMF) पर 2 किमी तक ट्रांसमिशन
●एकल +3.3V बिजली की आपूर्ति
●डुप्लेक्स एलसी कनेक्टर
●RoHS शिकायत
अनुप्रयोग
●400G BASE-FR4 ईथरनेट
●डेटा सेंटर इंटरकनेक्ट
●इन्फिनीबैंड इंटरकनेक्ट
●एंटरप्राइज़ नेटवर्किंग
लोकप्रिय टैग: 400 ग्राम क्यूएसएफपी-डीडी एफआर {{2} किमी ऑप्टिकल ट्रांसीवर, चीन 400 ग्राम क्यूएसएफपी-डीडी एफआर {{5} किमी ऑप्टिकल ट्रांसीवर निर्माता, आपूर्तिकर्ता, कारखाने
अधिकतम निरपेक्ष दर - निर्धारण
|
पैरामीटर |
प्रतीक |
मिन |
अधिकतम |
इकाइयों |
|
भंडारण तापमान Range |
Tsrg |
-40 |
+85 |
डिग्री |
|
वोल्टेज आपूर्ति |
वी.सी.सी |
0 |
4 |
V |
|
रिश्तेदार नमी |
आरएच |
10%से 90% गैर संघनक |
||
अनुशंसित परिचालन शर्तें
|
पैरामीटर |
प्रतीक |
मिन |
अधिकतम |
इकाइयों |
|
भंडारण तापमान Range |
Tsrg |
-40 |
+85 |
डिग्री |
|
वोल्टेज आपूर्ति |
वी.सी.सी |
0 |
4 |
V |
|
रिश्तेदार नमी |
आरएच |
10%से 90% गैर संघनक |
||
ट्रांसमीटर ऑप्टिकल विशिष्टताएँ
|
ट्रांसमीटर पैरामीटर |
लेन |
मिन |
ठेठ |
अधिकतम |
इकाइयों |
||||
|
औसत लॉन्च पावर प्रति लेन |
-3.3 |
3.5 |
डी बी एम |
||||||
|
कुल औसत प्रक्षेपण शक्ति |
9.3 |
डी बी एम |
|||||||
|
डटर ऑप्टिकल मॉड्यूलेशन आयाम (ओएमए बाहरी), प्रत्येक लेन |
-0.3 |
3.7 |
डी बी एम |
||||||
|
किसी के बीच प्रक्षेपण शक्ति में अंतर दो लेन (ओएमए बाहरी) |
4 |
डीबी |
|||||||
|
औसत लॉन्च पावर प्रति लेन @TX ऑफ स्टेट |
-20 |
डी बी एम |
|||||||
|
प्रत्येक लेन में OMA बाहरी माइनस TDECQ में पावर लॉन्च करें ईआर के लिए 4.5 डीबी से अधिक या उसके बराबर ईआर के लिए<4.5dB |
-1.7 -1.6 |
डी बी एम |
|||||||
|
ट्रांसमीटर और फैलाव नेत्र बंद करने के लिए PAM4, प्रत्येक लेन |
3.4 |
डीबी |
|||||||
|
विलुप्ति अनुपात |
3.5 |
डीबी |
|||||||
|
सापेक्ष तीव्रता शोर (ओएमए) |
-136 |
डीबी/हर्ट्ज |
|||||||
|
साइड-मोड दमन राशन (एसएमएसआर) |
30 |
डीबी |
|||||||
|
ऑप्टिकल रिटर्न लॉस टॉलरेंस |
17.1 |
डीबी |
|||||||
|
ट्रांसमीटर परावर्तन |
-26 |
डीबी |
|||||||
|
ट्रांसमीटर आउटपुट पावर मॉनिटरिंग सटीकता |
-3 |
3 |
डीबी |
||||||
|
TDECQ-10*log10(Ceq), प्रत्येक लेन |
3.4 |
डीबी |
|||||||
|
ट्रांसमीटर संक्रमण समय |
17 |
पी.एस. |
|||||||
उच्च गति विद्युत विशिष्टताएँ
|
पैरामीटर |
मिन |
ठेठ |
अधिकतम |
इकाइयों टिप्पणियाँ |
|
|
रिसीवर विद्युत आउटपुट विशेषताएँ पर टीपी4 |
|||||
|
प्रति लेन सिग्नलिंग दर |
26.5625 |
जीबीडी |
|||
|
एसी सामान्य-मोड आउटपुट वोल्टेज (आरएमएस) |
17.5 |
एमवी |
|||
|
विभेदक पीक-टू-पीक आउटपुट वोल्टेज |
900 |
एमवी |
|||
|
निकट-अंत ईएसएमडब्ल्यू (नेत्र समरूपता)। मुखौटा चौड़ाई) |
0.265 |
यूआई |
|||
|
निकट-अंत आँख की ऊँचाई, अंतर |
70 |
एमवी |
|||
|
सुदूर-अंत ईएसएमडब्ल्यू (नेत्र समरूपता)। मुखौटा चौड़ाई) |
0.2 |
यूआई |
|||
|
दूर-अंत आँख की ऊँचाई, अंतर |
30 |
एमवी |
|||
|
सुदूर-अंत प्री-कर्सर आईएसएल अनुपात |
-4.5 |
2.5 |
% |
||
|
9.5-0.37f |
डीबी |
0.01-8GHz |
|||
|
4.75-7.4लॉग 10 (f/14) |
डीबी |
8-19 गीगाहर्ट्ज़ |
|||
|
सामान्य से विभेदक मोड |
22-20(f/25.78) |
डीबी |
0.01-12.89GHz |
||
|
15-6लॉग 10 (f/25.78) |
डीबी |
12.89-19 गीगाहर्ट्ज |
|||
|
विभेदक समाप्ति बेमेल |
10 |
% |
|||
|
संक्रमण समय (न्यूनतम,20% से 80%) |
9.5 |
पी.एस. |
|||
|
डीसी सामान्य मोड वोल्टेज |
-350 |
2850 |
एमवी |
||
|
ट्रांसमीटर विद्युत इनपुट विशेषताs टीपी1 पर |
|||||
|
सिग्नलिंग दर, प्रति लेन |
26.5625 |
जीबीडी |
|||
|
विभेदक पीके-पीके इनपुट वोल्टेज सहिष्णुता |
900 |
एमवी |
|||
|
9.5-0.37f |
डीबी |
0.01-8GHz |
|||
|
4.75-7.4लॉग 10 (f/14) |
डीबी |
8-19 गीगाहर्ट्ज़ |
|||
|
22-20(f/25.78) |
डीबी |
0.01-12.89GHz |
|||
|
15-6लॉग 10 (f/25.78) |
डीबी |
12.89-19 गीगाहर्ट्ज |
|||
|
विभेदक समाप्ति बेमेल |
10 |
% |
|||
|
मॉड्यूल तनावग्रस्त इनपुट परीक्षण |
प्रति अनुभाग 120E.3.4.1 आईईईई802.3बीएस |
||||
|
एकल-समाप्त वोल्टेज सहिष्णुता सीमा |
-0.4 |
3.3 |
V |
||
|
सामान्य-मोड वोल्टेज |
-350 |
2850 |
एमवी |
||
आदेश की जानकारी
|
भाग संख्या |
विवरण |
|
QDD-400G-FR4 |
400G QSFP-DD FR4 ऑप्टिकल ट्रांसीवर |
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या 400G QSFP-DD FR4 हॉट-प्लगिंग का समर्थन करता है?
प्रश्न: 400G QSFP-DD FR4 कितनी दूर तक डेटा संचारित कर सकता है?
प्रश्न: 400G QSFP-DD FR4 कैसे प्रसारित होता है?
